Minerva 13.20ch Chronograph

Minerva 13.20ch

Questo orologio presentava delle difficolta nell'avvio del cronografo.
A seguito dello smontaggio del ponte della cronografia e ispezionando i perni delle ruote...

... il perno della ruota secondi crono è mancante.
Procedo con il ripernaggio.






Link del video postato su YouTube (video)  ripristinato e funzionante

Perni del bilancere - Balance staff's pivot

L'organo regolatore quale è il sistema Bilanciere/Spirale deve essere nelle migliori condizioni possibili per poter svolgere in modo ottimale il suo lavoro.
E' compito dell'orologiaio riparatore controllora attentamente i perni durante la comune revisione per evitare sorprese in fase di assemblaggio.
In questo caso noto che il bilanciere oscilla poco quando appoggia sul perno danneggiato a causa di una scheggiatura che aumenta l' attritito sulla contropietra.
Qui di seguito si puo notare il perno.

Perno danneggiato Pivot damaged.Polishing is needed to restore it.

In questo caso è assolutamente necessario provare a lucidare il perno compromesso al tornio per migliorare le sue condizioni.

After Polished it at lathe
 A seguito della lucidatura possiamo testare la qualita del nostro lavoro sul Cronocomparatore.

Testing the work. Beat error and rate will be set after the cleaning.
L'ampiezza di oscillazione adesso si puo ritenere soddisfaciente per procedere con la revisione del movimento. Inoltre, alla fine del montaggio, si potrà procedere con il resto delle regolazioni dato che è evidente un "beat error" troppo elevato e un anticipo esagerato.

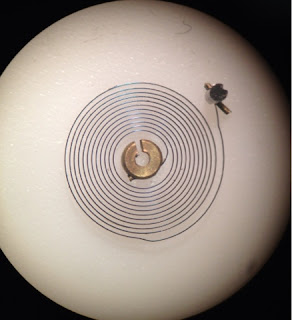

Spirali piane e spirali Breguet - Airsprings

Sistemazione di alcune spirali - Fixing an airspring
